•  RDI 組合密封 密封圈  液壓 密封件

標準材料,密封環:填充聚四氟乙烯F-PTFE,擋圈:聚甲醛POM或尼龍PA,O形圈:丁腈橡膠NBR
應用范圍:RDI組合旋轉密封由一個密封環和一個彈性施力的O形圈和兩個擋圈組合而成.密封面輪廓的專門設計以適應高壓和低速,密封環背面,設計成內凹弧形,使之增加接觸面,并防止密封環隨桿或軸產生旋轉.應用于工程機械、建筑機械及汽車設備等
設計選用時可參考Hunger公司RDI系列標準。
特點:要求活塞桿或活塞密封的場合均可提供,摩擦力小,啟動時不爬行，無粘滯現象,抗磨性及尺寸穩定性好,溝槽簡單且尺寸小,具有潤滑腔
工況條件

速  度	壓力范圍	溫度范圍	介  質	可供直徑范圍
0.5m/s	0～36MPa	-36℃ +100℃	石油基液(ye)壓油、難燃液(ye)、生物油、水(shui)、空(kong)氣等，取決(jue)于O形圈材質	50-1000mm

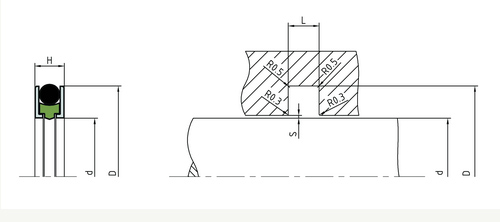

安裝尺寸

桿徑d e8	槽徑D H9	密封寬H	槽寬L	導向間隙 S
				0-10 MPa	15-36 MPa
50-79	d+10.0	4.5	5.0	0.40-0.30	0.30-0.25
80-109	d+13.8	7.0	7.5	0.45-0.35	0.35-0.30
110-299	d+20.0	9.5	10.0	0.55-0.45	0.45-0.35
300-600	d+24.0	12.5	13.0	0.60-0.55	0.55-0.45

RDI  組合密封 旋轉密封                                               >>>>>>>>>>>>格萊圈(格來圈)的安裝方法
訂貨號	d e8	D H9	H	L	e
RDI0500	50	60	4.5	5	6
RDI0560	56	66	4.5	5	6
RDI0630	63	73	4.5	5	6
RDI0650	65	75	4.5	5	6
RDI0700	70	80	4.5	5	6
RDI0750	75	85	4.5	5	6
RDI0800	80	93.8	7.0	7.5	7
RDI0850	85	98.8	7.0	7.5	7
RDI0900	90	103.8	7.0	7.5	7
RDI0950	95	108.8	7.0	7.5	7
RDI1000	100	113.8	7.0	7.5	7
RDI1100	110	130	9.5	10	10
RDI1150	115	135	9.5	10	10
RDI1200	120	140	9.5	10	10
RDI1250	125	140	9.5	10	10
RDI1300	130	150	9.5	10	10
RDI1400	140	160	9.5	10	10
RDI1500	150	170	9.5	10	10
RDI1600	160	180	9.5	10	10
RDI1700	170	190	9.5	10	10
RDI1800	180	200	9.5	10	10
RDI1900	190	210	9.5	10	10
RDI2000	200	220	9.5	10	10
RDI2200	220	240	9.5	10	10
RDI2250	225	245	9.5	10	10
RDI2300	230	250	9.5	10	10
RDI2500	250	270	9.5	10	10
RDI2800	280	300	9.5	10	10
RDI2900	290	310	9.5	10	10
RDI3000	300	324	12.5	13	15
RDI3200	320	344	12.5	13	15
RDI3500	350	374	12.5	13	15
RDI3600	360	384	12.5	13	15
RDI3800	380	404	12.5	13	15
RDI4000	400	424	12.5	13	15
RDI4200	420	444	12.5	13	15
RDI4500	450	474	12.5	13	15
RDI4800	480	504	12.5	13	15
RDI5000	500	524	12.5	13	15
RDI5500	550	574	12.5	13	15
RDI5600	560	584	12.5	13	15
RDI6000	600	624	12.5	13	15
